5 Zoll einstellbare variable Frequenz Rohrlüfter
5 Zoll einstellbare variable Frequenz Rohrlüfter
5 Zoll einstellbare variable Frequenz Rohrlüfter
5 Zoll einstellbare variable Frequenz Rohrlüfter
5 Zoll einstellbare variable Frequenz Rohrlüfter

5 Zoll einstellbare variable Frequenz Rohrlüfter

Zahlungsart: T/T
Incoterm: FOB

Kontaktieren jetzt In den Warenkorb

Basisinformation

    Modell: 5inch pipe fan

    Frame: Aluminum Alloy

    Frequency: 50/60Hz

    Waterproofing Rate: IP44

    Rated Voltage: 110V/220V

    Noise: 0~55dMA(adjustable)

    Rated Input Power: 20W

    Nominal Speed: 5100RPM

    Rated Current: 0.40A

    Size: 8inch/200mm

    Weight: 1.6kgs

Additional Info

    Verpakung: 40 Stück / Karton

    Produktivität: 100000

    Marke: kungpeng

    Transport: Ocean,Land,Air

    Ort Von Zukunft: Kette

    Versorgungsmaterial-Fähigkeit: 0~1000000

    Zertifikate : UL/CUL/TUV/CE/CCC

Produktbeschreibung

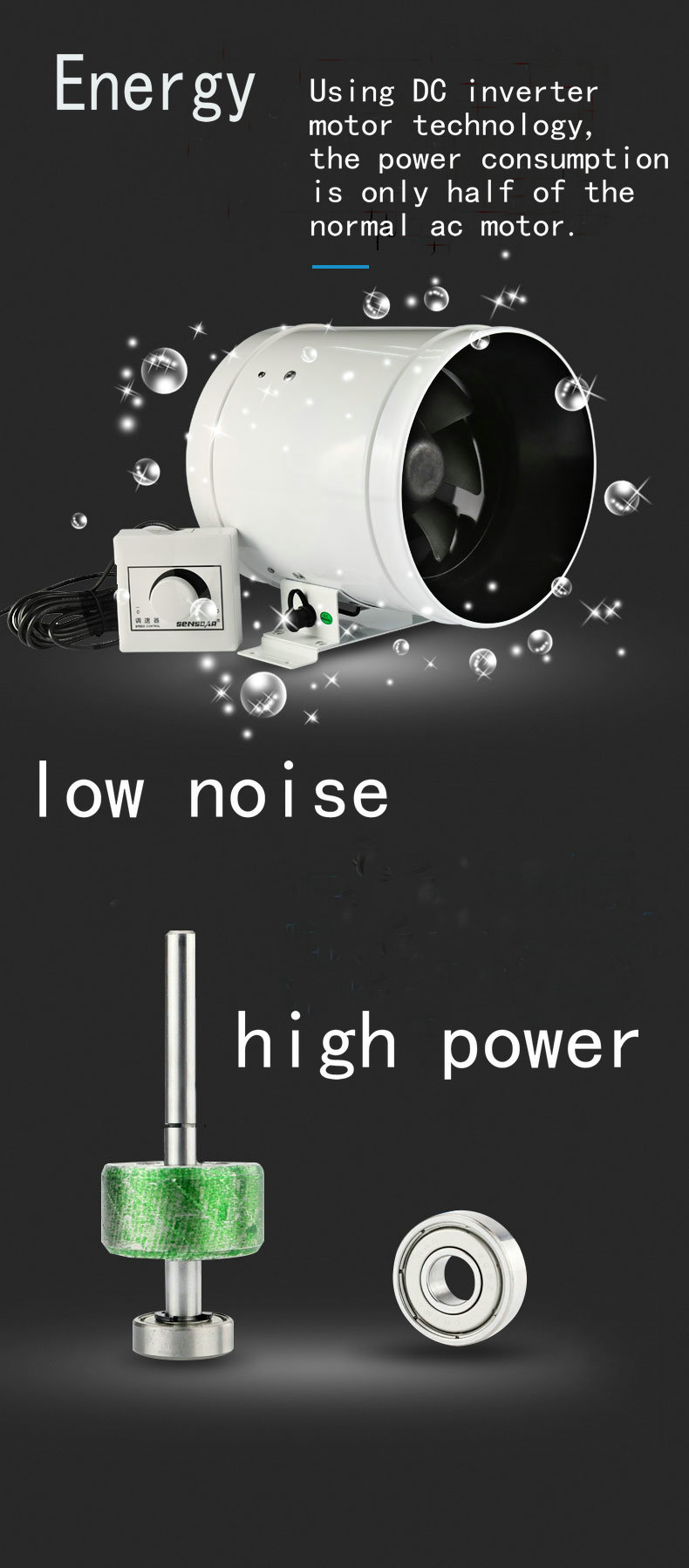

5 Zoll variabler Frequenz Rohrlüfter


Runde Rohrlüfterkern mit einem Außenläufermotor, hängt sein Leben vom Lager ab, verwendet der Motor importierte einzelne Rillenkugellager, kompakte Struktur des Außenrotormotors, kleine Größe, Energiesparende, reine importierte Lager, 120 ℃ automatischer parkender heißer Schutz, hochwertige Kupferwicklung und so weiter. Der 24-Stunden-Dauerbetrieb kann mehr als 30.000 Stunden betragen.

5 Zoll variabler Frequenz Rohr Fan ist fit für Wohn, Einkaufszentren, Internet-Cafés, KTV, Restaurants, Büros, Labors, Hotels, Pflegeheime, Computerraum, Schachzimmer, Keller, Fitnessraum, Schönheitssalon, etc. Die kreisförmigen Kanalgebläse mit Flügel -gestaltete rückwärts geneigte Laufrad, Hochgeschwindigkeitsbetrieb von Gas-Hydromechanik zu spielen, so dass die Energieeffizienz sehr hoch ist, bis zu 70 Prozent, das heißt, mit einer kleinen motorischen Kraftübertragung von großen Wind, der Fan Fan Radialventilator ist nicht den Effekt erzielen. Daher sind sowohl der Ventilatorkanal energiesparend als auch starke Winde. Ultrahochdruck kann mehrere zehn Meter Rohrkonzentratbelüftung aufnehmen, die Haupteigenschaft des Rohrleitungsventilators ist der Druck. Ersetzen Sie die traditionellen Beatmungsgeräte. Ventilator vibrationsfrei, dynamische Balance von weniger als 0,17 g, nur der Standardwert, um die überlegene Qualität Fan, importierte Metall Laufrad oder PP Kunststoff perforiert in Übereinstimmung mit dem Tragflächenprofil, die durch starke Steifigkeit, hohe Temperatur, Umweltschutz, Luftmenge groß, aber auch in gewissem Umfang die Geräuschentwicklung reduzieren.

Das Produktdetail:


Pipe FanPipe FanPipe FanPipe FanPipe FanPipe Fan

Fan 1

Systemimpedanz der Ausrüstung

In Übereinstimmung mit dem internen Aufbau der Ausrüstung aufgerufen werden. Der Widerstand wird angezeigt, wenn Luft durch das Gerät geleitet wird

Dies führt zu einer Verringerung des stationären Drucks während der Belüftung und wird als Systemimpedanz bezeichnet.

Folglich wird es für uns notwendig, einen stationären Druckwert zu geben, der höher ist als die Impedanz zur Durchführung der Ventilation für die Impedanz des Gerätesystems, wobei die folgende Formel verwendet werden kann:

Δ P = reduzierter Druck (mm-H 2 O)

Q = Luftvolumen (m 3 / min)

Δ P = KQn K5 Konstante

N = Index, der durch den Luftstrom zu bestimmen ist

N = 1: laminare Strömung

N = 2: turbulente Strömung (normalerweise n = 2)

Die Konstante K kann hier nicht bestimmt werden, es sei denn, sie wird physikalisch gemessen.


Fan 3


Auswahl des Fans

Die Auswahl des Lüfters erfolgt gemäß den folgenden Schritten:

a). Den Heizwert (kW) der Wärmequelle schätzen.

b) Bestimmen Sie den zulässigen Temperaturanstiegswert Δ T

c) Annahme des ungefähren Lüftungsvolumens gemäß Formel (1)

d) Annahme der Systemimpedanz basierend auf der Belüftung der internen Ausrüstung von früheren Daten

e) Entscheiden Sie sich für den Ventilator anhand der Kennlinie in Abbildung 2 aus Ihrem Katalog

f) Bestimmen Sie die Anpassungsfähigkeit des Lüfters, indem Sie ihn physisch installieren. Messen Sie den Lufttemperaturanstiegswert Δ T oder das Zugluftvolumen Q. Wenn das Zugkraftvolumen Q nicht ausreicht, wird dies durch die hohe Systemimpedanz verursacht es mit einem höherwertigen Fan


Messung und Maßnahmen gegen die Geräusche

Messung von Geräuschen

Messen Sie es in 1,0 Meter Entfernung von der Maschinenebene (an der Mittellinie des Lufteinlasses) gemäß JIS-B8330 (A-Merkmale)

Maßnahmen gegen Geräusche.

Obwohl unsere Lüftermotoren unter besonderer Berücksichtigung von Geräuschen ausgelegt sind, ist es irgendwann, kann immer noch durch den Benutzer `s Maschinendesign in hohem Maße betroffen sein, so dass unsere Aufmerksamkeit auf folgende Punkte hingewiesen:

ein. Halten Sie Abstand zwischen dem zu kühlenden Objekt und dem Eingang des Fernbereichs. (Abbildung a -1)

b. Achten Sie bei der Verwendung von Beschlägen darauf, dass Sie sich nicht mit einer Feder kreuzen (Bild b -1)

c. Wenn mehr als zwei Lüfter verwendet werden, halten Sie sie bitte getrennt. (Abbildung c -1)

d. Wenn die Fingerführung verwendet wird, halten Sie sie bitte vom Ventilator getrennt (wir haben einige für diesen Zweck aufbewahrt).


Technische Informationen zum Lüftermotor

Messung von Luftvolumen und statischem Druck

In unserer Firma haben wir die Luftmenge mit dem Mehrdüsen - Kammer - Luftmengenmesser vom Typ automatische Aufnahme gemessen, der den sehr zuverlässigen AMCA - Spezifikationen (USA) entspricht.

Die Fehlerrate liegt theoretisch unter 1% (basierend auf AMCA). Es ist auch möglich, sowohl die Eigenschaften der Saugseite als auch der Blasseite zu messen (54148315, 54146766, 54145670, 54144285, 54144272, 54142882, 54141828, 54141732) , 54140759, die Werte im Katalog zeigen die Eigenschaften der Blasenseite.)


Fan 2

Funktionsprinzip des Messgerätes

(im Fall der Blascharakteristik)

Messprinzip

Bestimmen Sie die interne Kapazität der Kammer, so dass die Geschwindigkeit der Luft in der Kammer weniger als 1 m / s beträgt, und lassen Sie die Luft in der Kammer stationär und messen Sie den statischen Druck mit dem statischen Druck: (+) Eindruck

Druck, (-) Saugdruck und die Druckdifferenz zwischen den vorderen und hinteren Düsen (für die Luftmenge), und mittels des Rechenabschnitts gibt das Ergebnis an den Codierer aus.


Allgemeine Daten:

Rahmen / Gehäuse: Aluminium und Kunststoff UL 94v-0

Laufrad: Kunststoff PBT (UL 94v-0)

Lagersystem: Kugel- oder Gleitlager

Isolationswiderstand: Über 100M Ω , DC500V

Spannungsfestigkeit: AC 700V eine Sekunde

Betriebstemperatur: Kugellager: -30 0 C ~ 70 0 C

Gleitlager: -10 0 C`70 0 C

Lebenserwartung: Kugellager: über 50.000 Stunden (At25 0 C)

Gleitlager: über 30.000 Stunden (bei 25 0 C)




Happy shopping von ShenZhen Fu Sheng Electric Co., LTD !




Produktgruppe : Rohrventilator > Kreisförmiger Rohrventilator
